20220309_NNA②_PCBが到着したよ
おはよう！諸君(現在0:15)

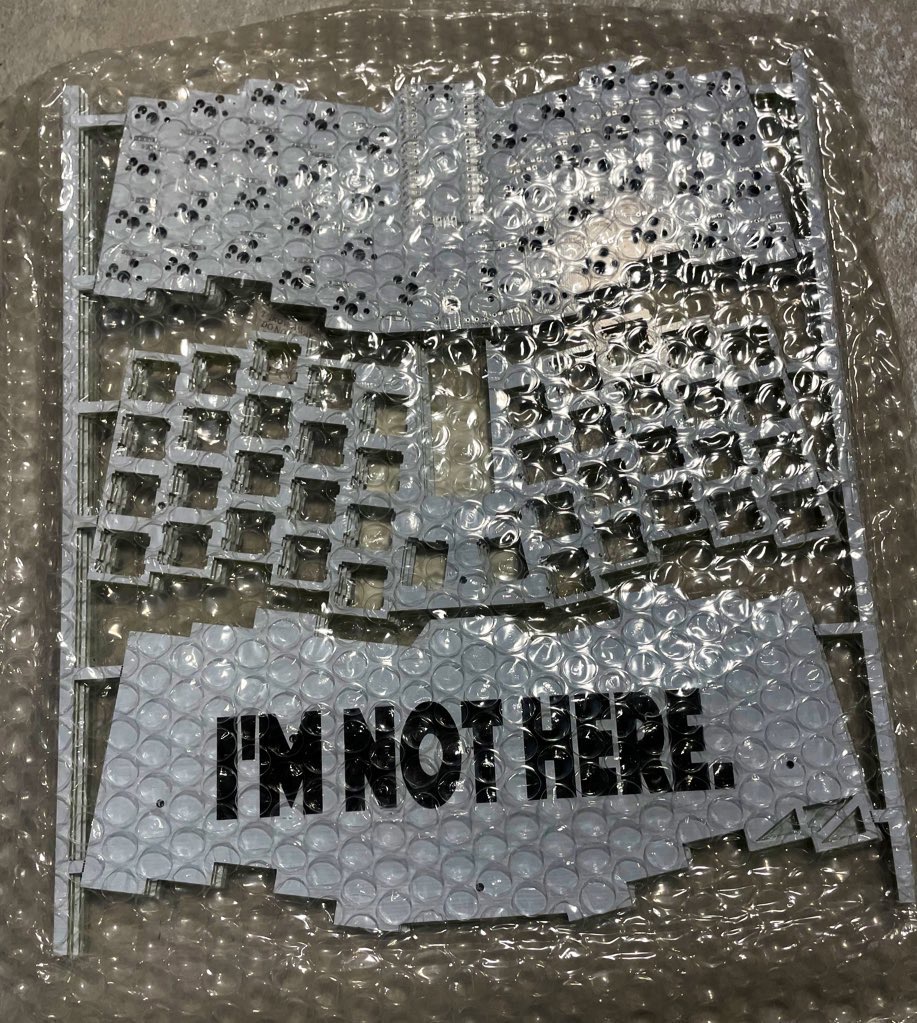

JLCPCBに発注してから約1ヶ月、
PCBが到着しました。
毎回この時は感無量です。
本番作る時はプレートデザイン変えないとな〜。
さて、早速作っていきます。
今回、MCUに「Atmega32u4」を使うのと、

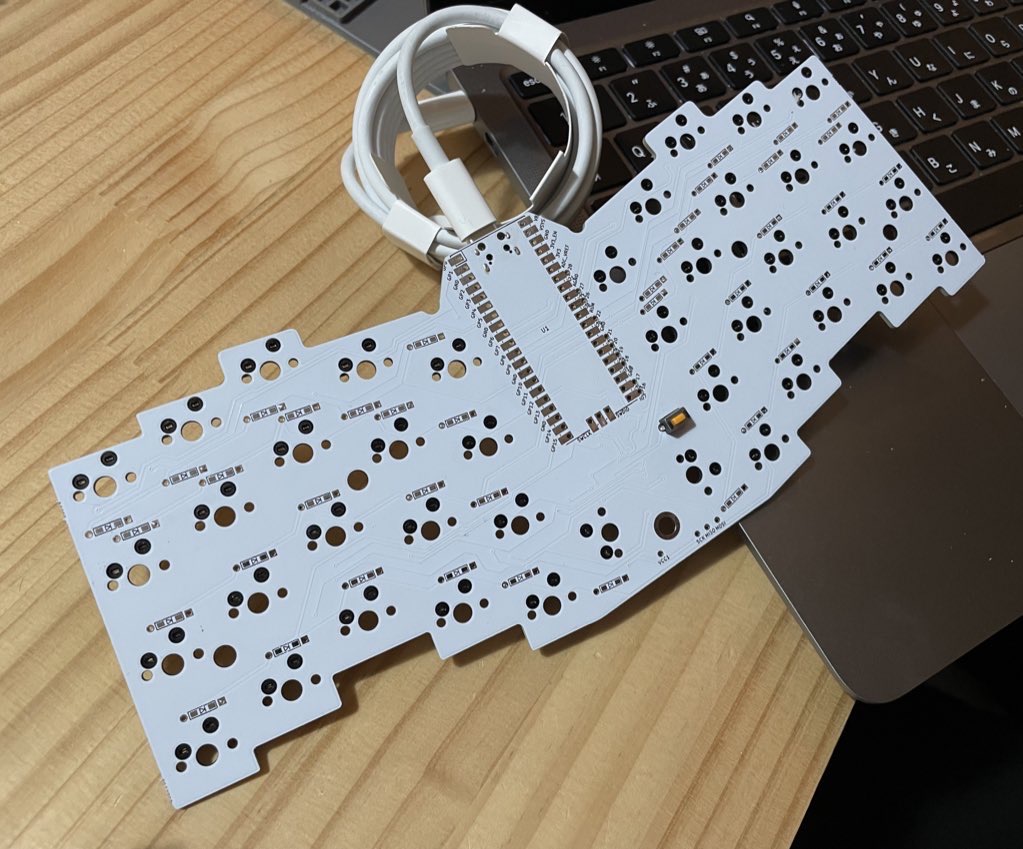

「Raspberry Pi Pico」を使うのをハイブリットで製図しました。
NumAtreusは構造がシンプルなので、こんな変則的なものも作りやすいです。
本番機はどちらか一方にして、2種類つくる。。。かも。
今回はAtmega32u4での製造です。

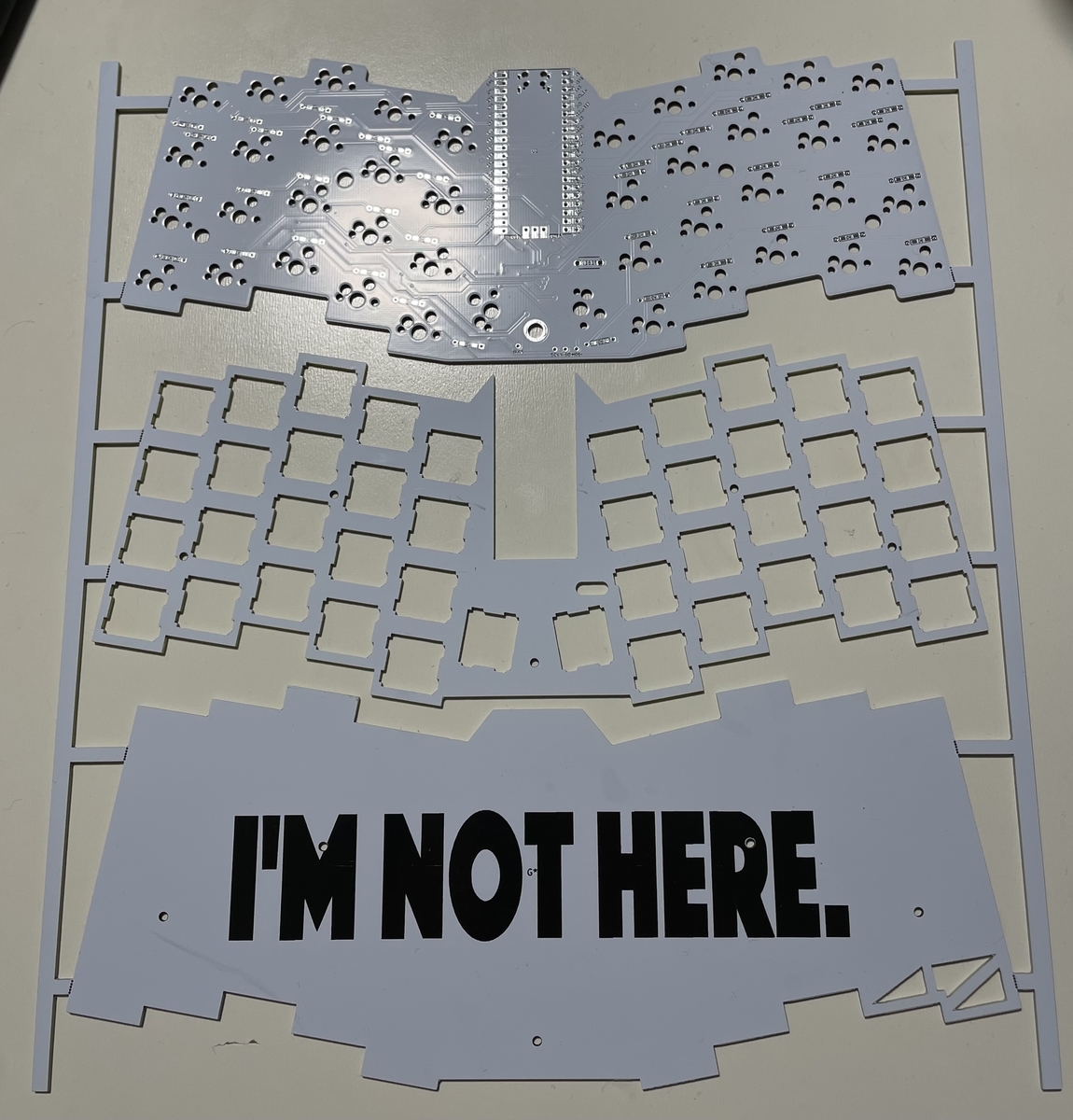

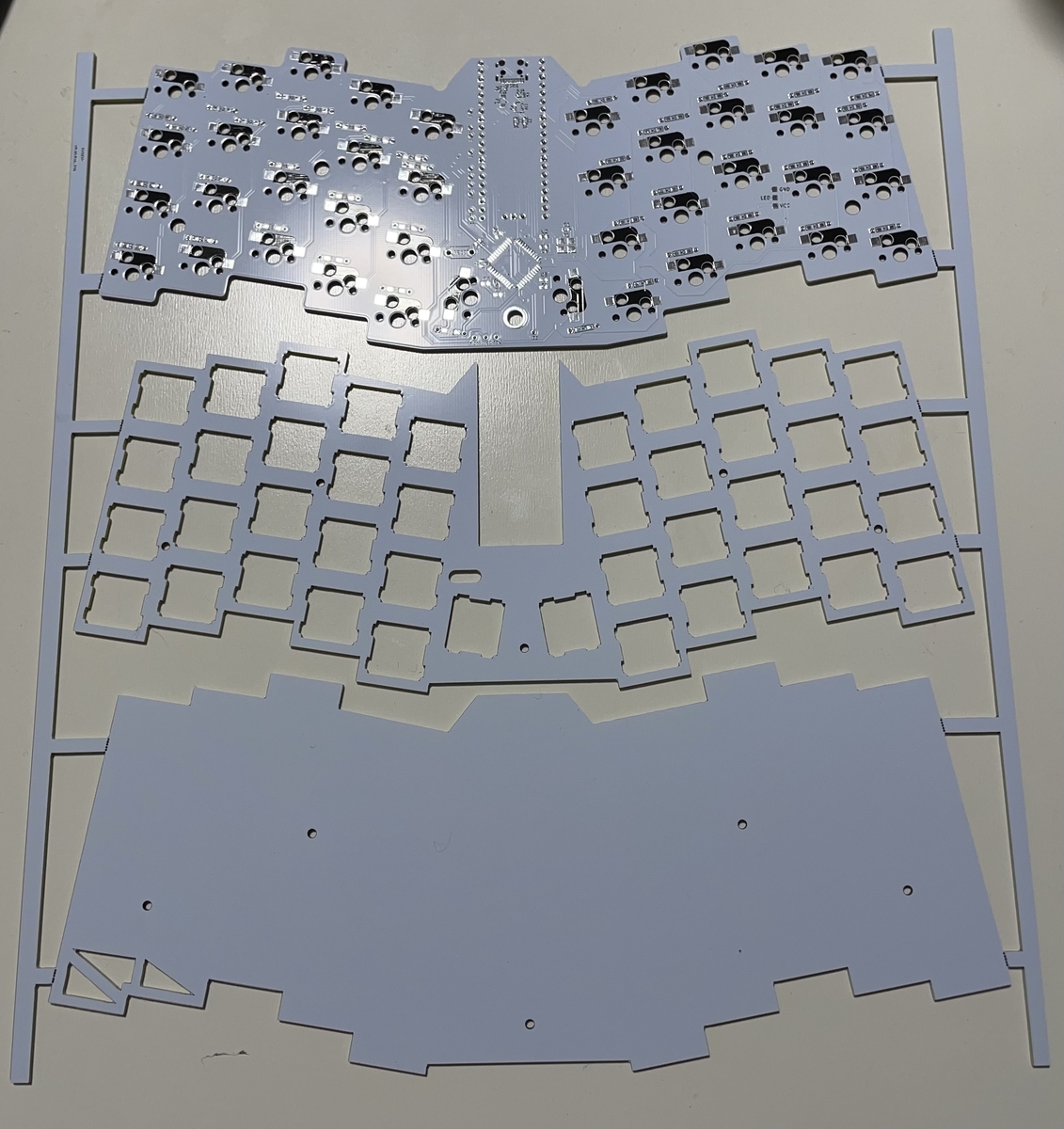

このキットは物理系おじさん向けに「プラモデルっぽさ」をテーマに製図しています。

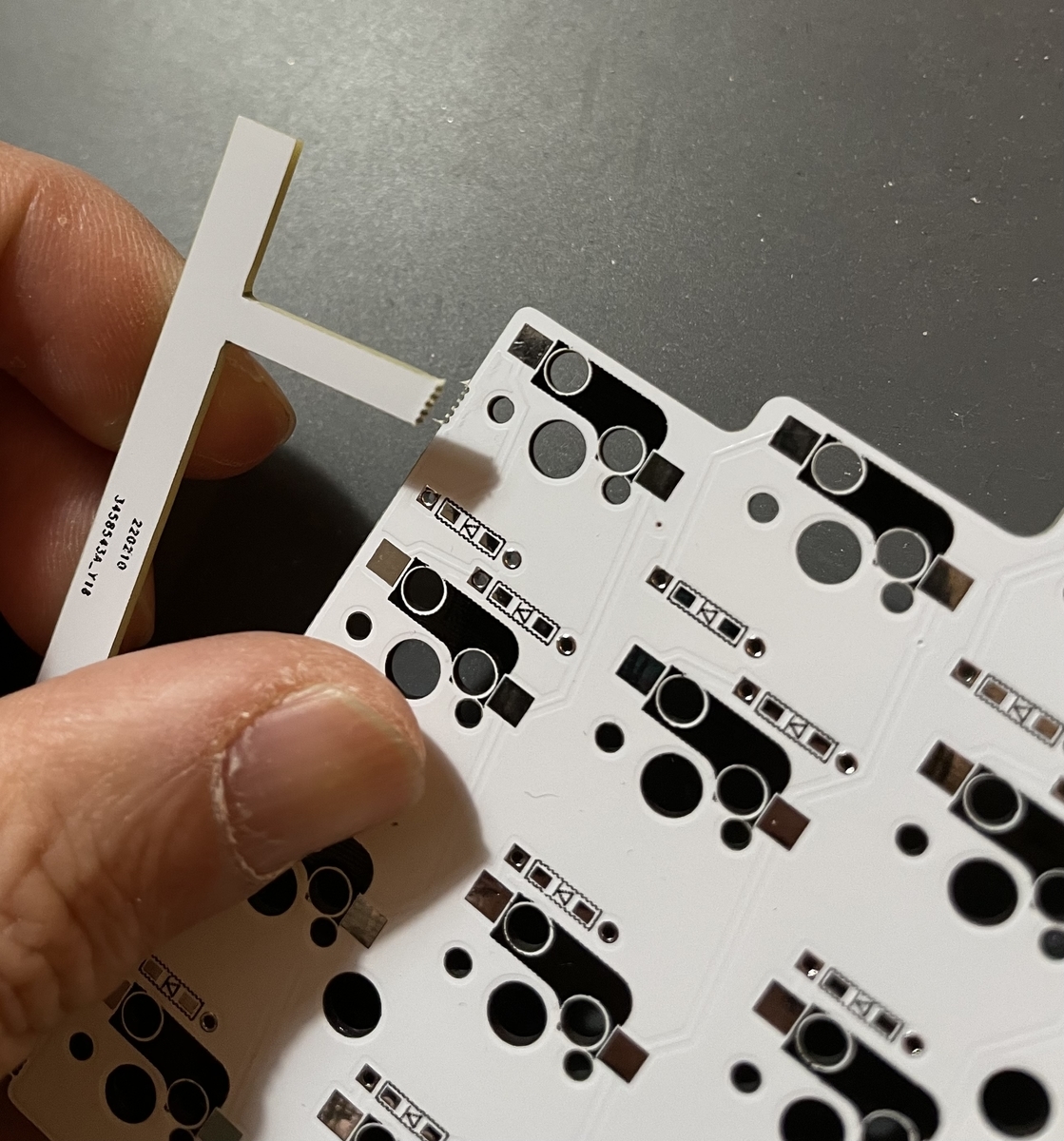

ランナー部分は指で簡単に折れるように工夫。

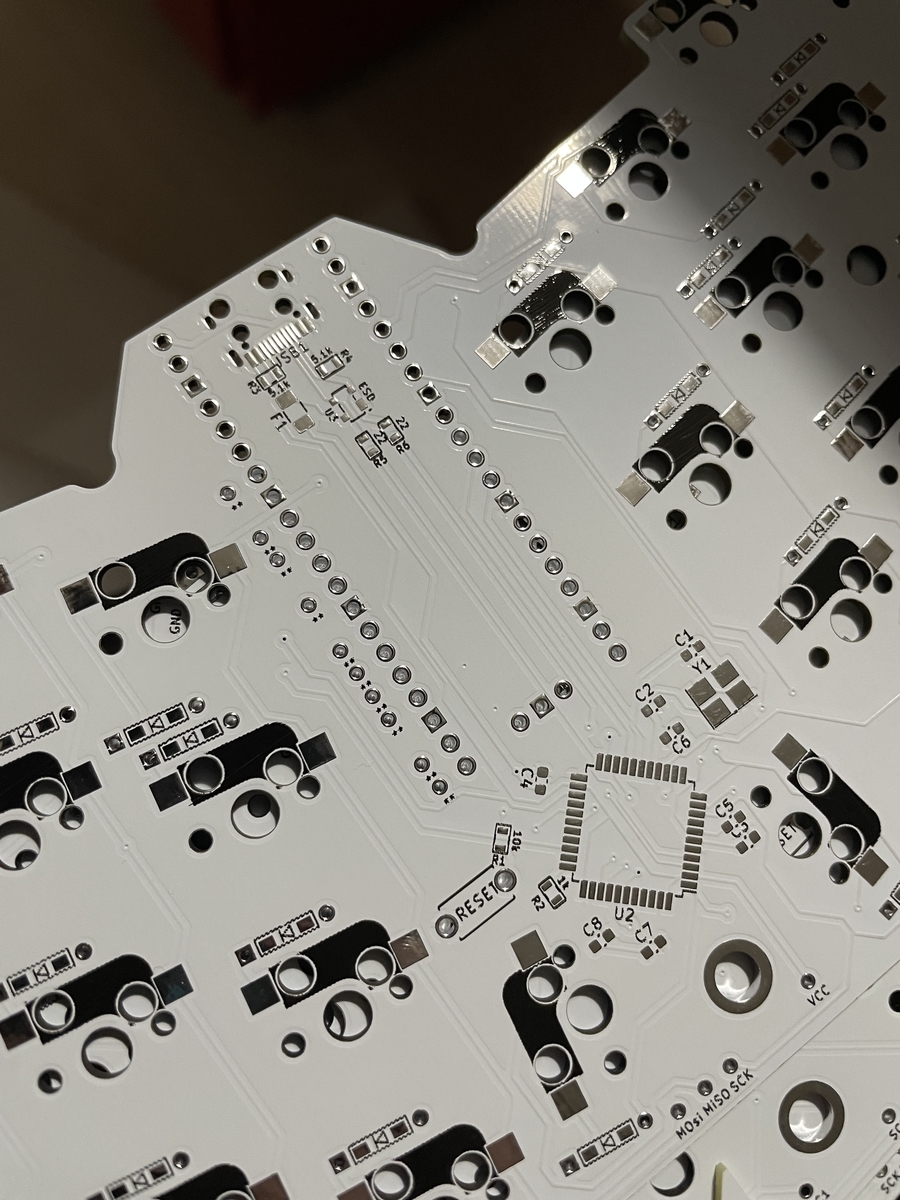

ランナーを折ったら、ダイオード、スイッチソケット、MCU周辺部品等をハンダして行きます。
今回は手ハンダしていますが、配置に工夫しているので、PCBAで部品込みにすれば「折るだけで使えるキーボード」も難しく無い感じです。
半導体不足が終わったらやるかな。。。？
MCUへの書き込みも問題なし。

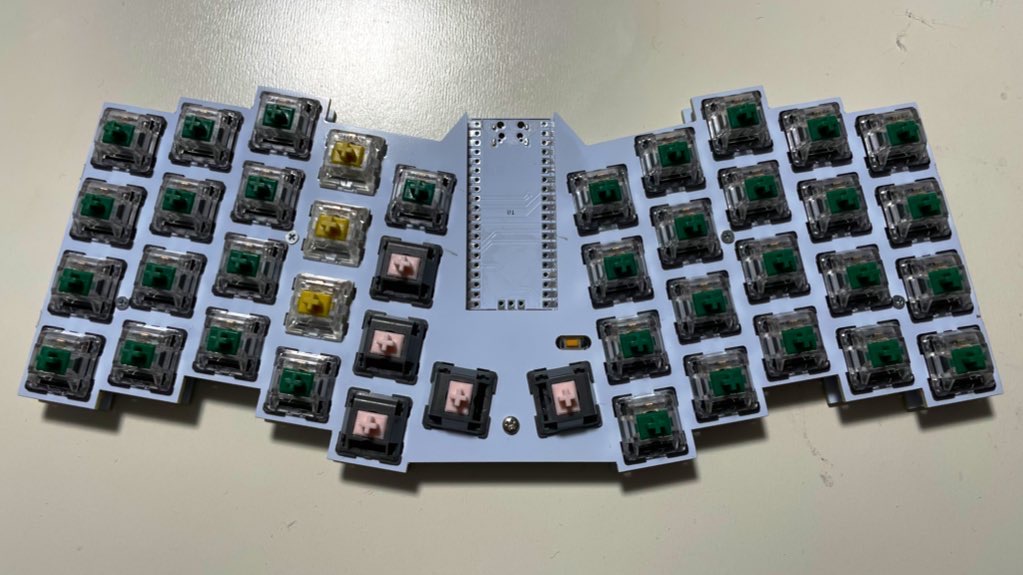

そして一通り組んだのがこちら。
配線自体は旧NumAtreusと変えていないので、
流し込むだけで完了するのはとても楽。
これまで作ったNumAtreusから比べるとかなりゴツくなったように感じますが、タイトに作っているので一回り小さくなっています。
（これは、そのうちケースを作る予定で、PCBをスイッチギリギリにすることで、ケースとの干渉を防ぐような構造になっているためです。。）
というところで、NewNumAtreusのAtmega32u4版の試作でした。
今後手に取る機会があったら皆様よろしくお願いします！
次回はRaspberryPy Pico版かな。。。。？
続く。
